一、Q641N氣動高壓球閥產品概述：

氣動高壓球閥由法蘭高壓球閥和AT或者G氣動執行器組合而成，外形精美使用效果好。浮動式設計結構，鍛造閥體，抗高壓尼龍橡膠作為密封材料密封效果好，法蘭連接管道安全可靠，氣動執行操作啟閉方便快捷，廣泛用于冶金、礦山、石油、電力、輕紡、食品、醫藥等行業。

二、Q641F氣動法蘭球閥工作原理：

氣動高壓球閥是由GT型、AT型氣動活塞式氣缸和呈90°旋轉的高壓球閥直接組合而成。當球旋轉90度時，在進、出口處應全部呈現球面，從而截?cái)嗔鲃?dòng)，反之既呈現通孔，使介質通過。全通徑的球體內腔為介質提供了阻力很小、直通的流道。氣動執行器快速旋轉90度就能使球閥瞬間關閉嚴密，執行器與閥體的直接連接減少了發生故障的機率。法蘭連接的管路能保持良好密封性能，便于維修更換，便于管路的封閉。

1、雙作用氣缸的工作原理：

2、單作用氣缸的工作原理：

三、Q641N氣動高壓球閥產品特點：

1、本產品所有部件均為鍛件。
2、采用下裝式閥桿，設置倒密封結構，確保填料處可靠密封及防止閥桿脫出。
3、采用鑲嵌式閥座。閥座背后設置O型圈，確保介質不外漏。

四、Q641N氣動高壓球閥執行標準：

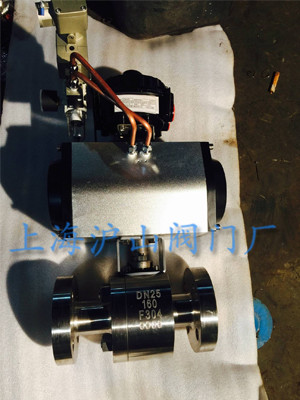

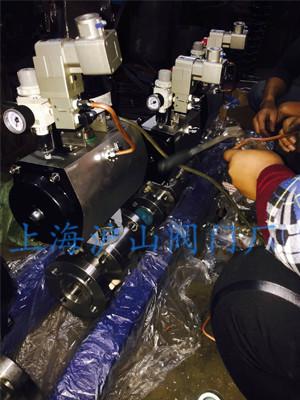

五、Q641N氣動高壓球閥產品實拍：

附：氣動閥門附件的運用：

六、Q641N氣動高壓球閥主要技術參數：

七、Q641N氣動高壓球閥性能參數：

八、Q641N氣動高壓球閥性能參數零部件材料：

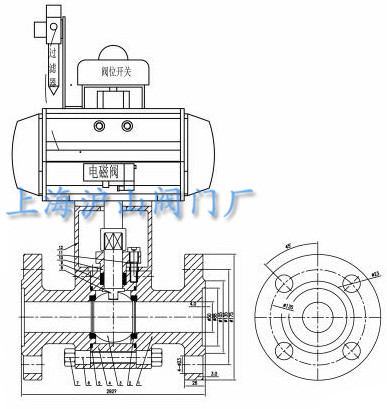

九、Q641N氣動高壓球閥主要連接尺寸：
