一、Q641TC-16C氣動陶瓷球閥簡介：

Q641TC-16C氣動陶瓷球閥具有優良的耐磨損、耐酸堿、耐腐蝕、高強度、高韌性、耐高溫以及防磁性的特點，使其能在特別惡劣的環境中使用，能不污染物料和環境；在管道系列制品可代替不銹鋼合金、硬質合金等其他金屬制品，并使之成為更優良之制品。原有金屬或塑膠制閥球、閥座易磨損及受熱漲冷縮的影響而不易關閥，不能有效正常使用，故使用壽命短；本新式產品，其閥球及閥座系采用結構陶瓷制品，其精缺度和耐磨性不受冷熱膨脹系數影響，在惡劣環境中或流體之下，更具有良好的操作性以及更長的使用壽命。

二、Q641TC-16C氣動陶瓷球閥主要特點：

1、所有與介質接觸的部分均為結構陶瓷材料，其化學穩定性及硬度極高（洛氏硬度HRC90），僅次于金剛石。因此，本閥具有極高的耐磨損、耐腐蝕、耐沖蝕性能，且隔熱性好、熱膨脹小。
2、球體采用先進研磨設備及工藝制造，球圓度精度高,表面質量好，與閥座對研后,利用Zr02陶瓷的自滑潤，徹底改變了金屬硬密封球閥易泄露、扭矩大、密封面不耐腐蝕的缺點。
3、陶瓷良好的耐磨性，讓本閥經久耐用,可靠性極高.使用壽命長，是鈦合金閥和蒙乃爾閥的2-4倍。
4、用于高硬度的顆粒介質，或有軟顆粒但又有腐蝕的介質中，本閥門具有無可比擬的絕對優勢。

1）雙作用氣缸的工作原理：

2）單作用氣缸的工作原理：

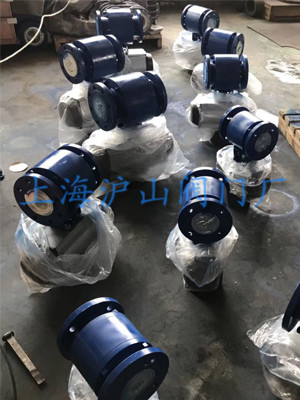

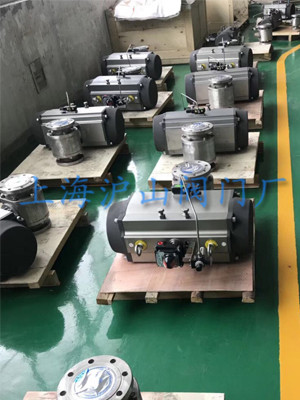

三、Q641TC-16C氣動陶瓷球閥產品實拍：

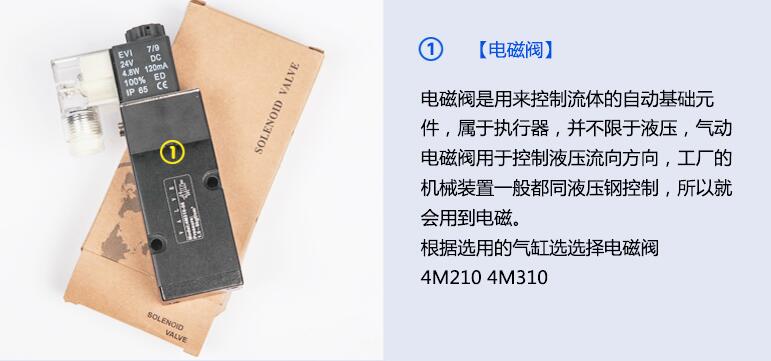

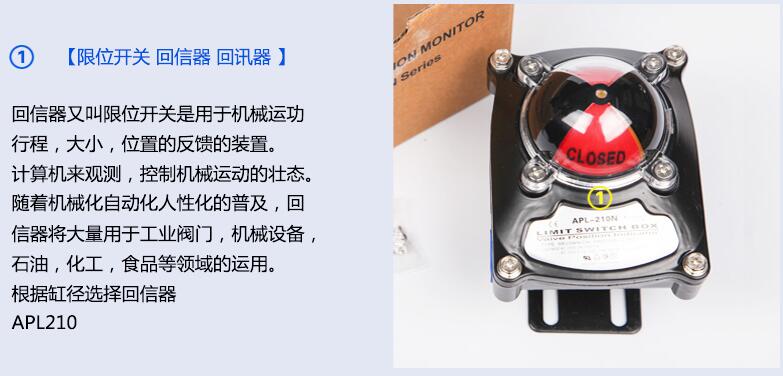

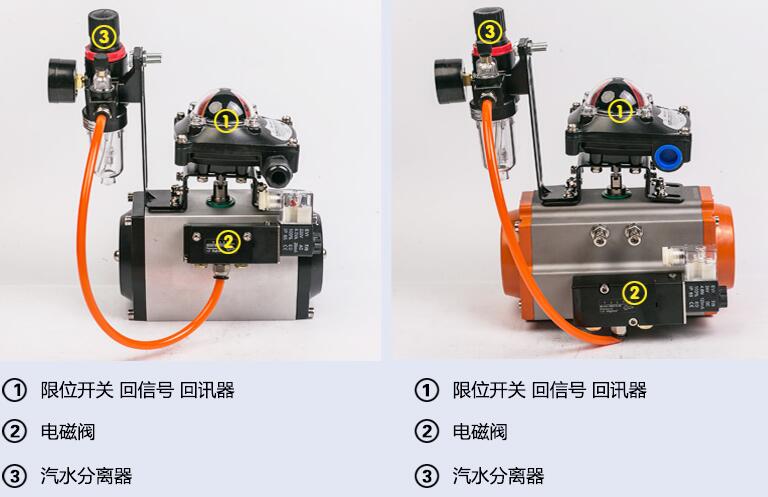

附：氣動閥門附件的運用：

四、Q641TC-16C氣動陶瓷球閥技術參數：

公稱通徑DN	DN15-300
公稱壓力（MPa)	PN1.0～2.5
允許壓差（MPa)	≤公稱壓力
閥體形式	二通式
連接形式	法蘭
閥芯形式	O型球閥閥芯
適用溫度	≤200℃
流量特性	近似快開型
動作范圍	0～90°
泄漏量Q	軟密封VI級、硬密封IV級符合ANSI B16.104標準
配置執行機構	GT、AT、ST、SR、AW等系列氣動執行機構
控制方式	開關型（開關2位控制）調節型（4-20mA控制）

五、Q641TC-16C氣動陶瓷球閥制造標準：

標準名稱	標準
設計與制造	GB/T 12224
結構長度	GB/T 12221
連接法蘭	GB/T 9113
檢驗與實驗	GB/T 9092

六、Q641TC-16C氣動陶瓷球閥執行器參數：

執行器型號	GT、AT、ST、SR、AW等系列氣動執行機構
供氣壓力	0.4MPa～0.7MPa
氣源接口	G1/4″、G1/8″、G3/8″、G1/2″
環境溫度	﹣20℃～﹢70℃
作用形式	單作用執行機構：氣關式（B）-失氣時閥位開（FO）；氣開式（K）-失氣時閥位關（FC）雙作用執行機構：氣關式（B）-失氣時閥位保持（FL）；氣開式（K）-失氣時閥位保持（FL）
可配附件	定位器、電磁閥、空氣過濾器、保衛閥、行程開關、閥位傳送器、手輪機構等

七、Q641TC-16C氣動陶瓷球閥主要零部件材料：

序號No.	名稱	材料	序號No.	名稱	材料
1	閥蓋	A105/SS304	7	螺柱	A193-B7/B8
2	中閥體	A105/SS304	8	螺母	A194-2H/B8
3	接管	高強度結構陶瓷	9	閥桿	SS316/SS316L
4	球體	高強度結構陶瓷	10	支架(電、氣動)	Q235/SS304
5	閥座	高強度結構陶瓷	10	填料函(手動)	Q235/SS304
6	中體	高強度結構陶瓷	11	驅動裝置	組件

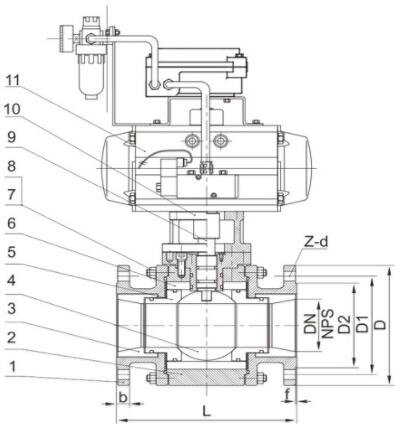

八、Q641TC-16C氣動陶瓷球閥外形尺寸：

DN	L	PN10(1.0MPa)						PN16(1.6MPa)
DN	L	D	D1	D2	b	f	Z-d	D	D1	D2	b	f	Z-d
15	130	95	65	45	16	2	4-Ф14	95	65	45	16	2	4-Ф14
20	130	105	75	58	18	2	4-Ф14	105	75	58	18	2	4-Ф14
25	140	115	85	68	18	2	4-Ф14	115	85	68	18	2	4-Ф14
32	165	140	100	78	18	2	4-Ф18	140	100	78	18	2	4-Ф18
40	165	150	110	88	18	3	4-Ф18	150	110	88	18	3	4-Ф18
50	203	165	125	102	18	3	4-Ф18	165	125	102	18	3	4-Ф18
65	220	185	145	122	18	3	4-Ф18	185	145	122	18	3	4-Ф18
80	241	200	160	138	20	3	8-Ф18	200	160	138	20	3	8-Ф18
100	305	220	180	158	20	3	8-Ф18	220	180	158	20	3	8-Ф18
125	356	250	210	188	22	3	8-Ф18	250	210	188	22	3	8-Ф18
150	394	285	240	212	22	3	8-Ф22	285	240	212	22	3	8-Ф22
200	457	340	295	268	24	3	8-Ф22	340	295	268	24	4	12-Ф22
250	533	395	350	320	26	3	12-Ф22	405	355	320	26	4	12-Ф26
300	610	445	400	375	26	4	12-Ф22	460	410	375	28	4	12-Ф26
